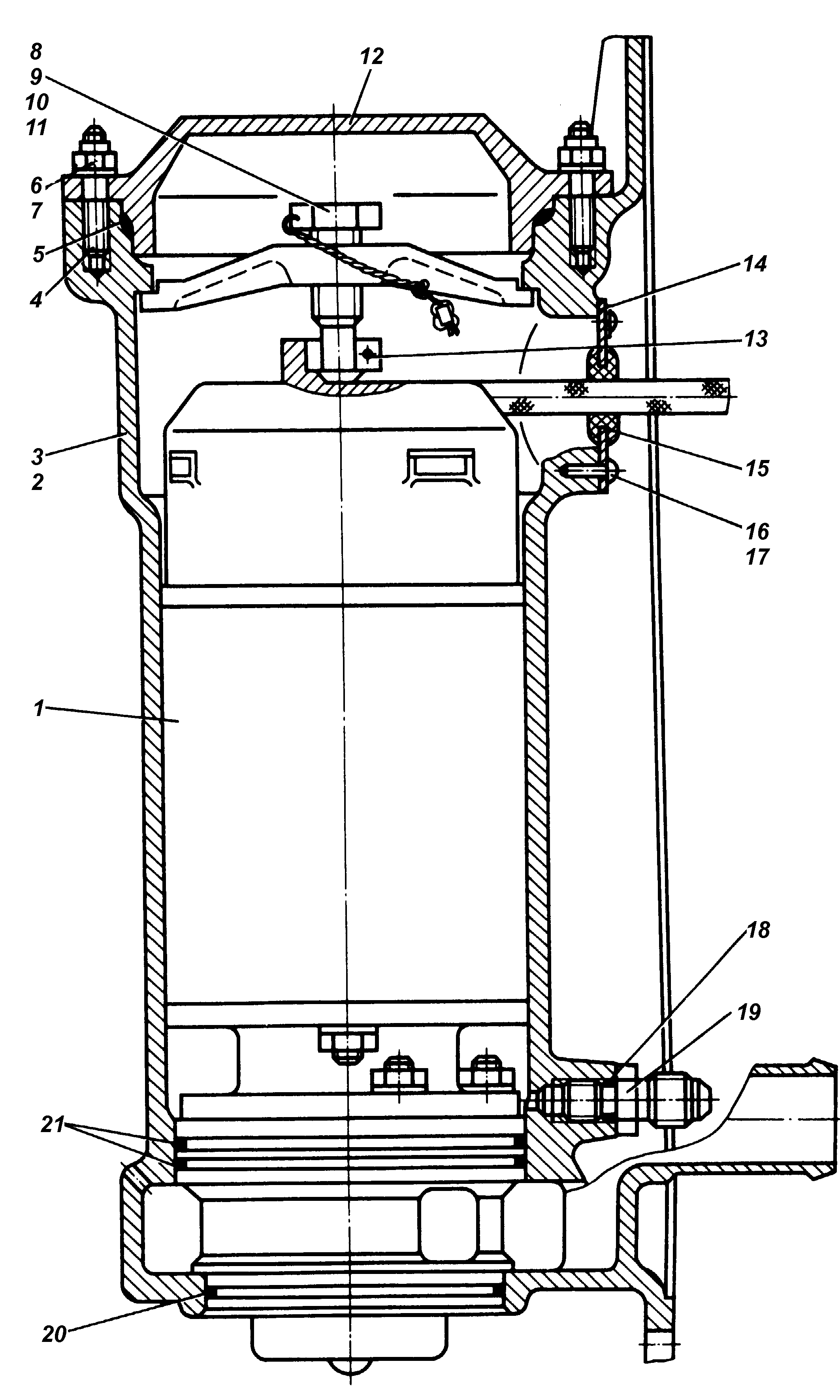

Насос в сборе





5 2262А-201 Кольцо уплотнительное

8МТП.6120.010 Насос в сборе (см. рис. 155)

7 3402А-0,8-5-8-Ц Шайба

8 8МТП.6102.030 Прижим

9 8МТП.6102.032 Болт

10 8МТП.6102.031 Траверса

11 8МТП.6102.033 Упор

12 8МТП.6102.016 Крышка

13 2х25.0.026ГОСТ397-79 Шплинт

14 8МТ.6120.011 Пластина

15 6-ОСТ1.11277-73 Пистон

16 3166А-3-9-Кд Винт

17 ЗН65Г ГОСТ 6402-70 Шайба

1 ЭЦН-91Б Насос*

19 2796А-4 Штуцер

2 8МТ.6120.020 Корпус

20 ЭЦН91013 Кольцо уплотнительное*

3 8МТ.6120.020.003 Корпус

21 2262А-162 Кольцо уплотнительное*

4 3251А-5-24 Шпилька

18 2262А-7 Кольцо уплотнительное
