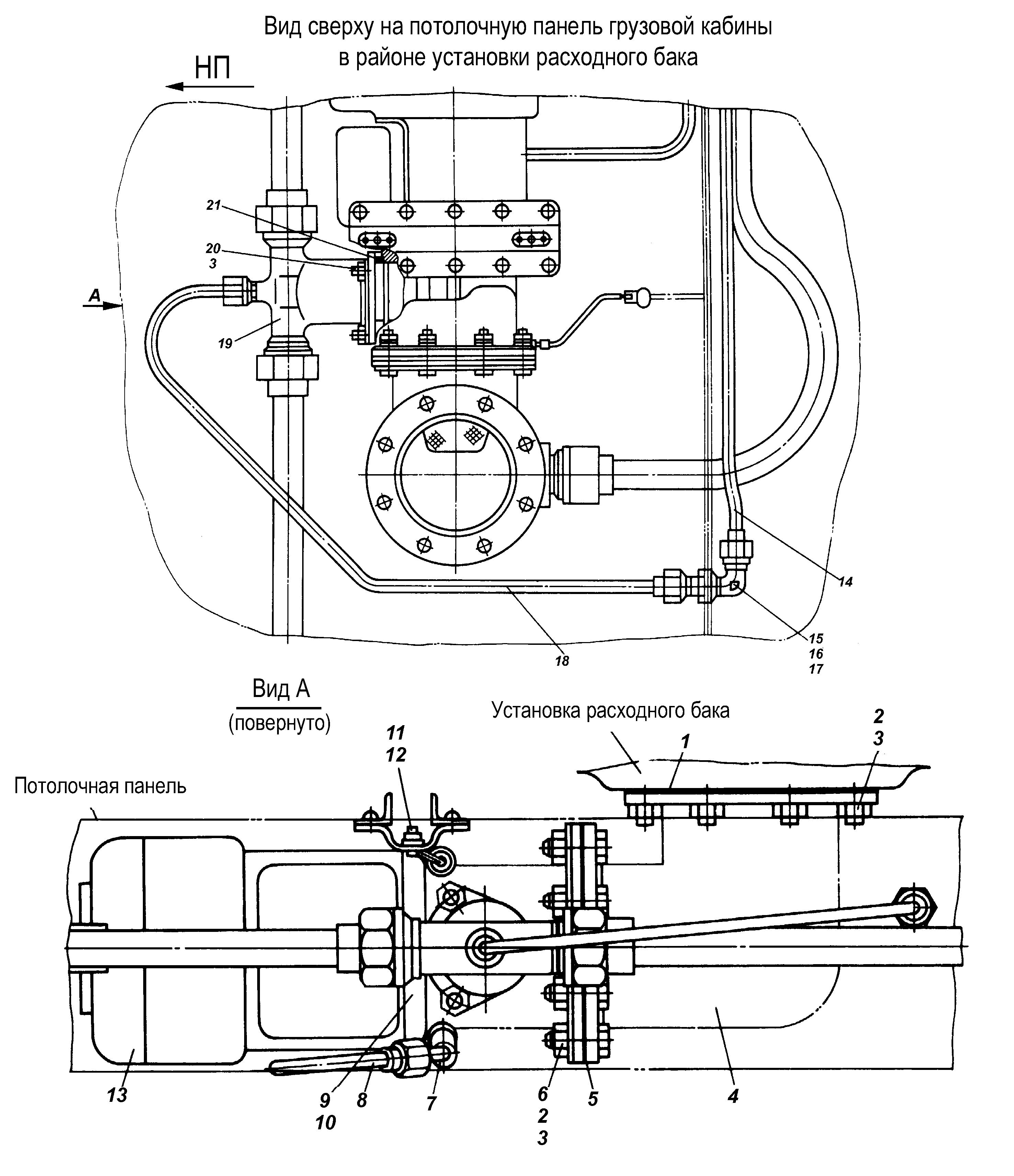

Монтаж агрегата 463Б



14 140.6100.000.123 Трубопровод

16 2709А-12х1КД Гайка

18 140.6100.000.121 Трубопровод

19 140.6100.194 Крестовина

20 3001А-6-182АТ Гайка

21 2262А-154 Кольцо уплотнительное

1 8.6101.103 Прокладка

4 140.6100.252 Переходник

5 8.6101.102 Прокладка

6 3001А-6-26КД Болт

7 2800А-4-2Г Угольник

8 140.6100.000.125 Трубопровод дренажный

9 140.6100.009 Хомут

10 8МТ.6100.000.105 Прокладка

12 3401А-0,8-4-8 Шайба

13 463Б Агрегат-насос
