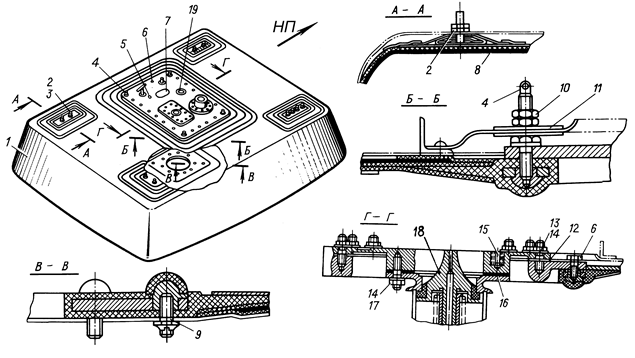

Монтаж расходного бака



3261А-5-26 Шпилька

12 В6110-03 Прокладка

3261А-5-42 Шпилька

13 3001А-6-16-182АТ Болт

3261А-6-26 Шпилька

15 8АТ.6101.120 Плита

140.6101.013 Прокладка

16 8АТ.6101.121 Прокладка

140.6101.012 Патрубок

17 3310А-6-182АТ-3КД Гайка

3310А-6-182АТ-3 Гайка

18 766300-1-Т Клапан поплавковый

8МТ.6101.056 Фланец подключения системы НГ

19 8МТ.6101.058 Основание

8МТ.6101.100 Монтаж расходного бака (см. рис. 144, поз. 1)

8МТ.6101.057 Фланец подключения системы дренажа баков

1 8МТ.6101.000 Расходный бак

8АТ.6101.003 Тройник

2 8АТ.6101.020 Пластина со штырями

3016А-6-14-182АТ Болт

8АТ.6101.000.013 Шнур

7 СКЭС-2027В Датчик топливомера

4 В.6111.02 Шпилька

3375А-5КД Гайка

5 8АТ.6101.060 Плита

8 3310А-8КД Гайка

8МТ.6101.060.003 Плита

3401А-1-8-14 Шайба

8АТ.6101.205 Втулка

3401А-1-6-20 Шайба

8МТ.6101.059 Втулка

11 3401А-1-6-30 Шайба

10 3310А-6 Гайка
