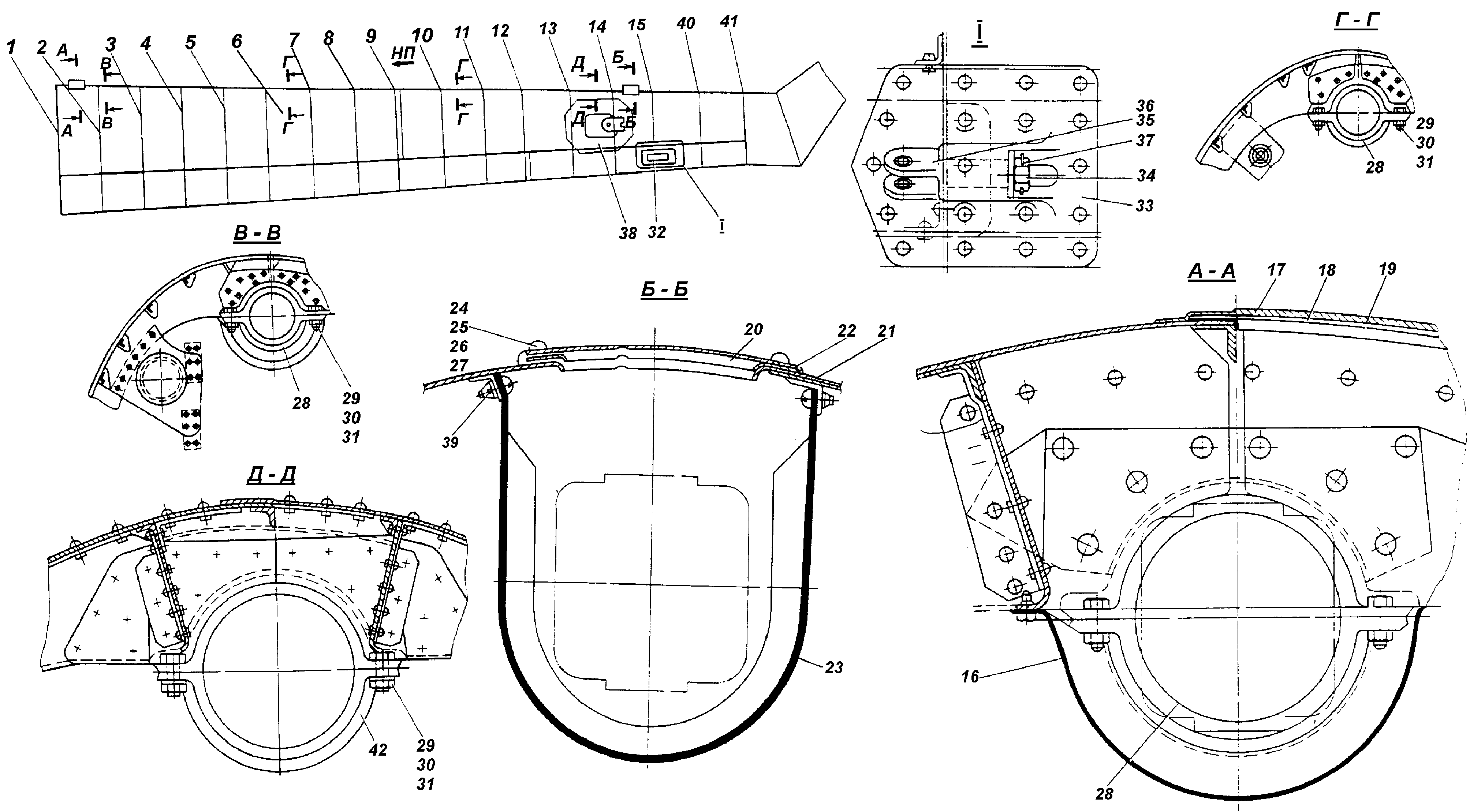

Хвостовая балка



16 140.0500.000.025 - Маслосборник

34 56.0522.004 - Гайка

8АТ.0501.000 - Шпангоут № 1

17 8АТ.0500.000.027 - Крышка

35 56.0522.12 - Вилка

2 140.0502.000 - Шпангоут № 2

18 8АТ.0500.000.029 - Жесткость

36 3402А.1,5.10.20 - Шайба

3 140.0503.000 - Шпангоут № 3

19 8АТ.0500.000.031 - Прокладка

37 2,5х25.0.026ГОСТ 397.79 - Шплинт

4 140.0504.000 - Шпангоут № 4

20 8АТ.0500.000.033 - Прокладка

38 140.0560.00 - Монтаж опор стабилизатора

5 140.0505.000 - Шпангоут № 5

21 8АТ.0500.000.035 - Жесткость

38 8АТ.0550.050.001 - Кронштейн

6 140.0506.000 - Шпангоут № 6

22 8АТ.0500.000.037 - Крышка

38 8АТ.0550.050.002 - Кронштейн

7 140.0507.000 - Шпангоут № 7

23 8АТ.0500.000.041 - Маслосборник

38 8АТ.0500.031.001 - Кронштейн

8 140.0508.000 - Шпангоут № 8

24 1284С52.8.15 - Винт

38 8АТ.0560.031.002 - Кронштейн

9 140.0509.000 - Шпангоут № 9

27 3402А.1.3.7 - Шайба

39 3166А.3.10КД - Винт

10 140.0510.000 - Шпангоут № 10

28 8АТ.0500.020 - Опора

39 3381А.3.КД - Гайка

11 140.0511.000 - Шпангоут №11

29 3021А.8.20КД - Болт

40 140.0516.000 - Шпангоут № 16

12 140.0512.000 - Шпангоут № 12

30 ЗЗЗбА.8.Кд - Гайка

41 8АТ.0517.000 - Шпангоут № 17

13 140.0513.000 - Шпангоут Л» 13

32 140.0550.000 - Монтаж узлов крепления костыля

42 8АТ.0500.022 - Опора

14 140.0514.000 - Шпангоут и 14

33 8.0550.001.001 - Кронштейн (правый)

15 140.0515.000 - Шпангоут № 15

33 8.0550.001.002 - Кронштейн (левый)

140.0500.000 - Хвостовая балка
